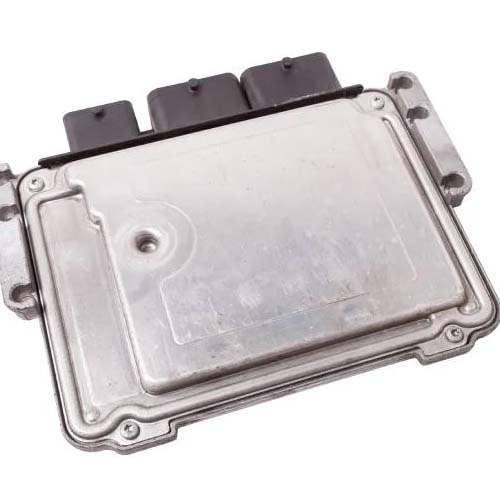

ECM چیست؟

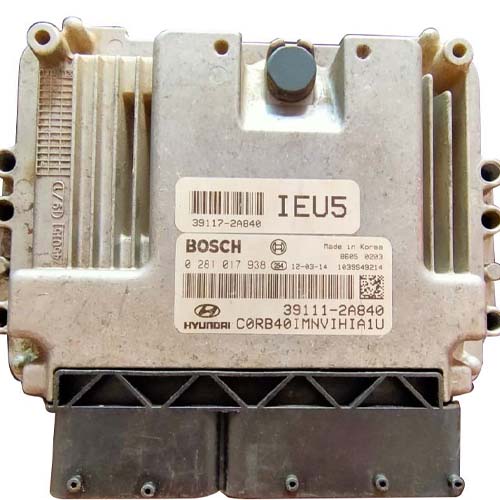

معرفی ECM خودرو

ECM یا واحد کنترل موتور (Engine Control Module) یکی از مهم‌ ترین اجزای الکترونیکی در خودرو های مدرن است. این قطعه در واقع مغز موتور خودرو به حساب می‌ آید و وظیفه آن کنترل و مدیریت عملکرد موتور با استفاده از داده‌ هایی است که از سنسورها دریافت می‌کند. ECM با بررسی مداوم پارامترهایی مانند دمای موتور، سرعت خودرو، ترکیب سوخت و هوا، و وضعیت دریچه گاز، بهترین تصمیم را برای عملکرد بهینه موتور اتخاذ می‌ کند.

در گذشته، کنترل موتور به صورت مکانیکی انجام می‌ شد، اما امروزه تقریباً تمام خودرو های جدید به سیستم واحد کنترل موتور مجهز شده‌ اند تا با دقت بالاتری عملکرد موتور را بهینه‌ سازی کنند و مصرف سوخت، آلایندگی و شتاب خودرو را کنترل کنند.

نقش ECM در خودرو های امروزی

در خودرو های امروزی، ECM نه تنها عملکرد موتور را کنترل می‌ کند، بلکه نقش مهمی در کاهش مصرف سوخت، کاهش میزان آلاینده‌ ها و افزایش طول عمر موتور ایفا می‌ کند. برخی از مهم‌ ترین وظایف این قطعه عبارتند از:

• کنترل زمان تزریق سوخت و جرقه‌ زنی

• تنظیم نسبت هوا به سوخت برای احتراق بهینه

• هماهنگی با سیستم‌ های ضد قفل ترمز (ABS)، کنترل کشش و دیگر واحد های کنترلی

• تشخیص و اعلام مشکلات احتمالی در سیستم موتور از طریق چراغ چک موتور

بدون وجود واحد کنترل موتور، هماهنگی و دقت لازم برای عملکرد بهینه موتور بسیار دشوار و پرخطا می‌شد.

اجزای اصلی ECM

سنسور ها

سنسورها مانند چشم‌ها و گوش‌ های ECM عمل می‌ کنند. این سنسورها اطلاعات حیاتی از شرایط مختلف موتور را جمع‌آوری کرده و به واحد کنترل موتور ارسال می‌کنند. از مهم‌ترین سنسور ها می‌ توان به موارد زیر اشاره کرد:

• سنسور دمای آب یا مایع خنک‌ کننده

• سنسور دمای هوا

• سنسور موقعیت دریچه گاز

• سنسور اکسیژن (Lambda Sensor)

• سنسور ضربه (Knock Sensor)

این اطلاعات برای تنظیم دقیق میزان سوخت، زمان‌بندی جرقه و دیگر پارامتر های عملکردی موتور حیاتی هستند.

عملگر ها

عملگرها (Actuators) اجزایی هستند که فرمان‌ های واحد کنترل موتور را اجرا می‌کنند. این قطعات با دریافت سیگنال از ECM، عملکردهایی مانند تزریق سوخت، باز و بسته شدن دریچه گاز، و فعال یا غیر فعال کردن فن خنک‌ کننده را انجام می‌ دهند. نمونه‌ هایی از عملگر ها عبارتند از:

• انژکتورها

• شیر کنترل هوای دور آرام (IAC Valve)

• کویل‌های جرقه

• شیر EGR برای کاهش آلاینده‌ها

پردازشگر مرکزی

در قلب واحد کنترل موتور یک پردازنده قوی قرار دارد که تمام اطلاعات دریافتی از سنسور ها را تجزیه و تحلیل کرده و فرمان‌ های مناسب را به عملگر ها ارسال می‌ کند. این پردازنده معمولاً با یک حافظه داخلی برای ذخیره‌سازی داده‌ ها، نقشه‌های سوخت‌ رسانی، زمان‌بندی و کد های خطا همراه است.

ECM چگونه کار می‌ کند؟

دریافت اطلاعات

اولین مرحله در عملکرد این قطعه، دریافت اطلاعات از سنسور های مختلف است. هر کدام از این سنسور ها داده‌ هایی خاص را در اختیار این اجزا الکتریکی قرار می‌ دهند؛ مثلاً سنسور دمای مایع خنک‌ کننده، دمای موتور را نشان می‌ دهد و ECM بر اساس آن زمان جرقه و میزان تزریق سوخت را تنظیم می‌ کند.

تحلیل داده‌ ها و تصمیم‌ گیری

پس از دریافت داده‌ ها، واحد کنترل موتور با استفاده از الگوریتم‌ های پیچیده، شرایط لحظه‌ای موتور را تحلیل می‌ کند. هدف اصلی این مرحله، ایجاد تعادل بین قدرت موتور، مصرف سوخت و میزان آلایندگی است. در همین راستا، ECM باید به سرعت تصمیم بگیرد که چه مقدار سوخت تزریق شود، چه زمانی جرقه ایجاد شود و چه عملگر هایی فعال شوند.

ارسال فرمان به قطعات مختلف خودرو

در مرحله آخر، ECM بر اساس تصمیماتی که گرفته، سیگنال‌های دقیق و زمان‌ بندی‌ شده به عملگر ها ارسال می‌ کند. این سیگنال‌ ها باعث تغییر عملکرد قطعاتی مانند انژکتور، کویل جرقه، فن رادیاتور و دیگر موارد می‌ شوند.

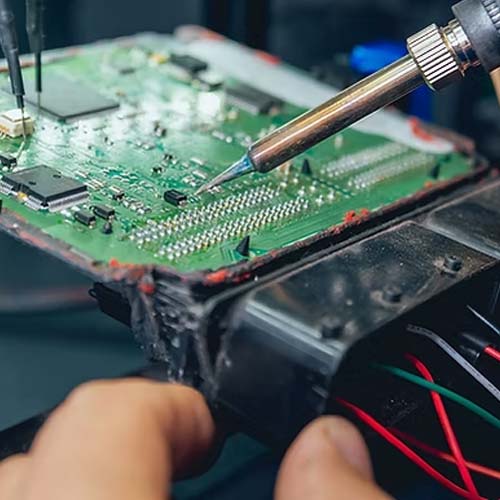

فرق ECM و ECU چیست؟

تعریف ECU

ECU (واحد کنترل الکترونیکی – Electronic Control Unit) یک اصطلاح کلی‌ تر است و به هر واحد کنترلی در سیستم خودرو اطلاق می‌ شود. در واقع ECM یکی از انواع ECU هاست که وظیفه‌اش کنترل موتور است. به‌جز ECM، خودرو ها ممکن است دارای ECUهای مختلفی برای بخش‌ هایی مثل ترمز، گیربکس، کیسه هوا و سیستم تعلیق باشند. برای کسب اطلاعات بیشتر میتوانید به صفحه آموزش تخصصی تعمیرات ایسیو مراجعه فرمایید.

تفاوت‌ های عملکردی

• ECM: مخصوص کنترل عملکرد موتور (سوخت، جرقه، آلایندگی و موارد مرتبط دیگر)

• ECU: شامل تمام واحد های کنترلی، از جمله ECM، TCM (کنترل گیربکس)، BCM (کنترل بدنه) و دیگر موارد

به زبان ساده، ECU یک عنوان کلی و عمومی برای همه واحد های کنترلی خودروست، اما ECM به‌طور خاص روی موتور تمرکز دارد.

آیا ECM همان ECU است؟

خیر. هر ECM یک ECU است، اما هر ECU الزاماً ECM نیست. این یعنی این قطعه زیرمجموعه‌ ای از ECU هاست. برخی از خودرو ها نیز دارای ECM و ECU های جداگانه برای بخش‌ های مختلف هستند و برخی مدل‌ ها ممکن است ECM و TCM را در یک واحد ترکیب کنند که در این حالت به آن PCM (Powertrain Control Module) گفته می‌ شود.

اگر در زمینه تعمیر و عیب‌ یابی خودرو فعالیت می‌ کنید، داشتن تستر ایسیو یکی از ابزار های ضروری برای تشخیص دقیق مشکلات خودرو است. با خرید تستر ECU، فرآیند بررسی و تعمیر سیستم‌ های الکترونیکی خودرو را سریع‌ تر و دقیق‌ تر انجام دهید.

علائم خرابی ECM

روشن شدن چراغ چک موتور

یکی از رایج‌ ترین نشانه‌های خرابی ECM، روشن شدن چراغ چک موتور در پشت آمپر است. البته این چراغ ممکن است به دلایل دیگر نیز روشن شود، اما در بسیاری از موارد، مشکلات مربوط به ECM باعث فعال شدن آن می‌شود.

کاهش کارایی خودرو

اگر ECM به درستی کار نکند، ممکن است موتور به درستی کار نکند یا قدرت و شتاب آن کاهش یابد. در برخی موارد، خودرو ممکن است در حالت اضطراری (Limp Mode) قرار بگیرد تا از آسیب بیشتر جلوگیری شود. این حالت با کاهش قدرت موتور و محدود شدن عملکرد همراه است.

مصرف سوخت غیر عادی

خرابی ECM می‌تواند منجر به تنظیم نادرست نسبت سوخت و هوا شود که این موضوع باعث افزایش یا کاهش شدید مصرف سوخت می‌شود. همچنین ممکن است دود غیرعادی از اگزوز خارج شود که نشانه‌ ای از احتراق ناقص یا سوخت‌ پاشی زیاد است.

جمع‌ بندی

ECM یکی از حیاتی‌ ترین اجزای خودروهای مدرن است که بدون آن عملکرد بهینه موتور ممکن نیست. این قطعه با تکیه بر اطلاعات دریافتی از سنسور ها و تحلیل داده‌ ها، فرمان‌ های دقیقی برای کنترل موتور صادر می‌کند. درک تفاوت ECM و ECU نیز به ما کمک می‌ کند تا ساختار کلی سیستم‌ های الکترونیکی خودرو را بهتر بشناسیم. نگهداری صحیح، سرویس به موقع و عیب‌ یابی دقیق ECM می‌تواند عمر موتور را افزایش داده و از هزینه‌ های سنگین جلوگیری کند.
