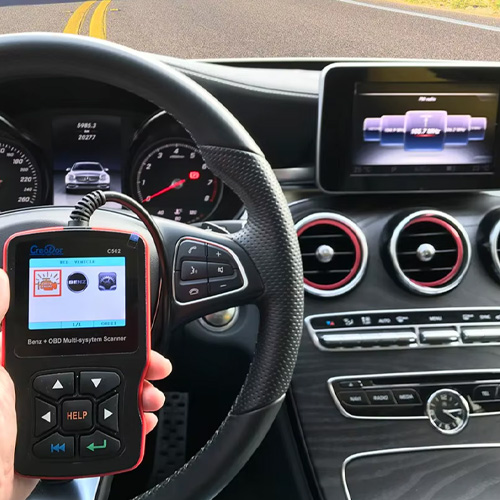

علت وصل نشدن دستگاه دیاگ به ماشین

دستگاه دیاگ ابزاری حیاتی برای عیب‌ یابی خودرو های مدرن است، اما گاهی اوقات به دلایل مختلف به خودرو متصل نمی‌ شود و تعمیرکار یا صاحب خودرو را با چالش مواجه می‌ کند. اینجا در سایت نوآصنعت، ضمن معرفی مختصر دستگاه دیاگ، به‌طور جامع به دلایل وصل نشدن آن به ماشین، نشانه‌ های این مشکل، راه‌ حل‌ های کاربردی، و نکات مهم برای خرید و استفاده از دیاگ می‌ پردازیم.

دستگاه دیاگ چیست و چگونه کار می‌ کند؟

دستگاه دیاگ ابزاری است که با اتصال به پورت OBD خودرو، کد های خطا را از واحد کنترل الکترونیکی (ECU) استخراج می‌ کند. عیب یابی خودرو با دیاگ کد هایی را به شما ارائه می دهد. این کد ها به شناسایی مشکلات سیستم‌ های مختلف مانند موتور، گیربکس، یا ترمز کمک می‌ کنند. برای مثال، کد P0300 ممکن است نشان‌ دهنده مشکل احتراق در سیلندر ها باشد. دیاگ از طریق کابل و کانکتور به پورت OBD متصل شده، با نرم‌ افزار خودT داده‌ ها را تحلیل می‌ کند و نتایج را روی صفحه‌ نمایش نشان می‌ دهد. مراحل اتصال شامل یافتن پورت OBD (معمولاً زیر داشبورد)، وصل کردن کانکتور، روشن کردن سوئیچ (بدون استارت)، و اجرای نرم‌ افزار است. اگر هر مرحله مختل شود، اتصال برقرار نمی‌ شود.

با دستگاه دیاگ، عیب‌ یابی خودرو را در کمترین زمان و با بالاترین دقت انجام دهید. برای خرید دستگاه دیاگمی توانید از سایت نوآصنعت اقدام کنید.

مطالب پیشنهادی: تنظیم موتور با دستگاه دیاگ

بررسی دلایل وصل نشدن دستگاه دیاگ به خودرو

مشکلات سخت‌ افزاری

مشکلات سخت‌ افزاری معمولاً به اجزای فیزیکی دستگاه دیاگ یا خودرو مربوط می‌ شوند و از شایع‌ترین دلایل عدم اتصال هستند.

خرابی کابل یا کانکتور دیاگ

کابل و کانکتور دیاگ ممکن است به دلایل زیر معیوب شوند:

• پارگی یا قطعی داخلی: استفاده طولانی‌ مدت یا کشیدگی کابل باعث قطعی می‌ شود.

• زنگ‌ زدگی پین‌ ها: نفوذ رطوبت به کانکتور، به‌ ویژه در محیط‌ های مرطوب.

• کیفیت پایین: کابل‌ های غیراصل اغلب زودتر خراب می‌ شوند.

نقص در سوکت OBD خودرو

سوکت OBD خودرو ممکن است به دلایل زیر کار نکند:

• آسیب فیزیکی: شکستن یا شل شدن پین‌ ها به دلیل اتصال و جداسازی مکرر.

• کثیفی یا خوردگی: تجمع گرد و غبار یا روغن در سوکت.

• سوختن سوکت: اتصال نادرست یا استفاده از دیاگ غیراستاندارد

خرابی یا سوختن ECU

• نوسانات برقی: اتصال نادرست باتری یا استفاده از دستگاه‌ های برقی غیراستاندارد.

• نفوذ آب: به‌ ویژه در خودرو هایی که در مناطق پرباران تردد می‌ کنند.

• فرسودگی: ECU های قدیمی‌ تر ممکن است به مرور زمان از کار بیفتند.

مطالب پیشنهادی: تفاوت دیاگ با گوشی و دستگاه

خرابی سخت‌ افزار داخلی دیاگ

خود دستگاه دیاگ نیز ممکن است معیوب باشد:

• مشکل در برد اصلی: سوختن قطعات داخلی به دلیل استفاده نادرست.

• خرابی صفحه‌ نمایش یا دکمه‌ ها: مانع اجرای دستورات.

• باتری ضعیف: در دیاگ‌ های قابل‌حمل، باتری معیوب باعث خاموش شدن دستگاه می‌ شود.

مشکلات نرم‌ افزاری

مشکلات نرم‌ افزاری معمولاً به عدم هماهنگی بین دیاگ و خودرو یا نقص در نرم‌ افزار مربوط می‌ شوند.

عدم سازگاری نرم‌افزار دیاگ با خودرو

نرم‌افزار دیاگ باید با پروتکل‌های ECU خودرو سازگار باشد. مشکلات رایج:

• پروتکل‌ های قدیمی: خودروهای پیش از سال 2000 اغلب از OBD-I استفاده می‌ کنند، در حالی که دیاگ‌ های مدرن OBD-II هستند.

• برند های خاص: خودرو های چینی یا کره‌ ای ممکن است نیاز به نرم‌افزار اختصاصی داشته باشند.

آپدیت نبودن نرم‌افزار دیاگ

نرم‌افزار های قدیمی نمی‌ توانند با ECU های جدید ارتباط برقرار کنند. این مشکل باعث:

• عدم شناسایی کد های خطای جدید.

• قطع ارتباط متناوب یا کامل با ECU.

نقص در برنامه ECU خودرو

• تیونینگ غیرحرفه‌ ای: تغییر برنامه ECU برای افزایش قدرت، گاهی ارتباط دیاگ را مختل می‌ کند.

• فریمور معیوب: ویروس یا باگ در نرم‌افزار ECU.

• ریست نادرست: حذف داده‌ های ECU بدون برنامه‌ ریزی مجدد.

عدم تنظیمات صحیح در دیاگ

برخی دیاگ‌ ها نیاز به تنظیم دستی دارند، مانند انتخاب مدل خودرو یا پروتکل ارتباطی. تنظیمات نادرست باعث عدم اتصال می‌ شود.

مشکلات برقی و اتصالات

مشکلات برقی از دیگر دلایل شایع عدم اتصال دیاگ هستند و معمولاً به سیستم الکتریکی خودرو مربوط می‌ شوند.

اتصالی در سیم‌ کشی خودرو

سیم‌کشی معیوب می‌ تواند ارتباط بین پورت OBD و ECU را قطع کند:

• قطعی سیم: به دلیل فرسودگی یا جویدگی توسط حیوانات.

• اتصال کوتاه: به‌ویژه در خودرو هایی با تعمیرات غیر حرفه‌ ای.

مشکل در فیوز های مرتبط با دیاگ

پورت OBD معمولاً به فیوزی در جعبه فیوز خودرو متصل است. سوختن فیوز می‌ تواند ارتباط را قطع کند:

• بررسی فیوز OBD در جعبه فیوز

• تعویض فیوز سوخته با فیوز هم‌ سطح.

مشکلات محیطی

عوامل محیطی نیز می‌ توانند بر عملکرد دیاگ تأثیر بگذارند:

• دمای شدید: دمای خیلی بالا یا پایین ممکن است باعث نقص موقت در دیاگ یا ECU شود.

• رطوبت: نفوذ رطوبت به سوکت OBD یا دیاگ.

• تداخل الکترومغناطیسی: وجود دستگاه‌ های برقی قوی در نزدیکی دیاگ.

نشانه‌ های عدم اتصال دیاگ به خودرو

شناسایی نشانه‌ ها به تشخیص سریع‌ تر مشکل کمک می‌ کند.

پیغام‌ های خطا روی دستگاه دیاگ

پیغام‌ های رایج شامل:

• “Unable to connect to ECU” (عدم اتصال به ECU).

• “Communication Error” (خطای ارتباط).

• “No vehicle detected” (عدم شناسایی خودرو).

روشن نشدن دستگاه دیاگ

اگر دیاگ روشن نشود، ممکن است:

• منبع تغذیه دیاگ خراب باشد.

• سوکت OBD یا کابل معیوب باشد.

عدم شناسایی ECU توسط دیاگ

در این حالت، دیاگ روشن است اما ECU را نمی‌ بیند، که معمولاً به خرابی ECU یا مشکل نرم‌ افزاری مربوط است.

رفتار غیر عادی دیاگ

• خاموش و روشن شدن متناوب.

• نمایش داده‌ های نادرست یا تصادفی.

راه‌حل‌ های رفع مشکل عدم اتصال دیاگ

برای رفع مشکل، اقدامات را به سه دسته تقسیم می‌ کنیم: بررسی اولیه، اقدامات تخصصی و پیشگیری.

بررسی اولیه توسط کاربر

کاربران می‌ توانند با اقدامات ساده شروع کنند:

1. چک کردن کابل و کانکتور:

   • بررسی پارگی یا خم‌ شدگی کابل.

   • تمیز کردن پین‌ ها با الکل ایزوپروپیل.

   • تست با کابل جایگزین.

2. بررسی سوکت OBD:

   • چک کردن کثیفی یا آسیب پین‌ ها.

   • تست ولتاژ پین‌ ها با مولتی‌ متر

3. بررسی باتری خودرو:

   • اطمینان از ولتاژ بالای 11 ولت.

   • شارژ یا تعویض باتری در صورت نیاز.

اقدامات تخصصی

برخی مشکلات نیاز به دانش فنی دارند:

1. آپدیت نرم‌ افزار دیاگ:

   • دانلود آخرین نسخه نرم‌افزار از سایت سازنده.

   • بررسی سازگاری با مدل خودرو.

2. بررسی ECU:

   • تست ECU با دیاگ دیگر برای تشخیص خرابی.

   • برنامه‌ ریزی مجدد ECU توسط متخصص.

3. تعمیر قطعات معیوب:

   • تعویض سوکت OBD یا کابل.

   • تعمیر یا تعویض ECU در صورت سوختگی.

4. بررسی سیم‌ کشی:

   • استفاده از نقشه سیم‌کشی خودرو برای یافتن قطعی یا اتصالی.

پیشگیری از مشکلات آینده

• نگهداری صحیح دیاگ:

  • نگهداری در محیط خشک و خنک.

  • استفاده از کیف محافظ برای کابل‌ها.

• استفاده از دیاگ مناسب:

  • انتخاب دیاگ سازگار با مدل خودرو.

  • خرید از برندهای معتبر.

• بررسی دوره‌ ای خودرو:

  • چک کردن باتری و فیوز ها هر 6 ماه.

  • تمیز کردن سوکت OBD.

چه زمانی به متخصص مراجعه کنیم؟

در بسیاری از موارد، مشکلات مربوط به اتصال دستگاه دیاگ به خودرو پیچیده‌ تر از آن هستند که توسط صاحب خودرو یا افراد غیرحرفه‌ ای حل شوند. مراجعه به یک متخصص نه‌ تنها زمان و هزینه را کاهش می‌ دهد، بلکه از آسیب‌ های احتمالی به سیستم‌ های الکترونیکی خودرو جلوگیری می‌ کند.

فرآیند اتصال دیاگ چگونه است؟

فرآیند اتصال دستگاه دیاگ به خودرو شامل چند مرحله فنی و دقیق است. ابتدا باید پورت OBD خودرو را که معمولا در زیر داشبورد یا نزدیکی کنسول مرکزی قرار دارد، شناسایی کرد. پس از اتصال کابل رابط، سوئیچ خودرو باز شده تا جریان برق در مدارات برقرار گردد. در این مرحله، دستگاه دیاگ با واحد کنترل الکترونیکی یا همان ECU ارتباط برقرار میکند. سپس متخصص با انتخاب مدل خودرو در نرم افزار، عملیات بازخوانی کدهای خطا و بررسی پارامترهای حیاتی موتور را جهت عیب یابی دقیق آغاز مینماید.

محدودیت‌ های عیب‌ یابی توسط کاربر

عیب‌یابی مشکلات دیاگ توسط کاربران عادی اغلب با موانع جدی مواجه است. اکثر مالکان خودرو به ابزار های پیشرفته مانند دستگاه‌ های برنامه‌ریزی ECU دسترسی ندارند، که برای رفع اشکالات نرم‌افزاری پیچیده یا بازنویسی فریمور ECU ضروری هستند. علاوه بر این، کد های خطایی که دستگاه دیاگ نمایش می‌ دهد، گاهی اوقات بسیار پیچیده‌ اند و به دانش تخصصی نیاز دارند. برای مثال، یک کد خطا ممکن است به‌ طور همزمان به مشکلات موتور، سیستم سوخت‌ رسانی، یا حتی سنسور های متعدد اشاره کند، و تشخیص دقیق این مسائل بدون تجربه کافی تقریباً غیرممکن است.
